Práctica 4 STP (Spanning Tree Protocol)

Práctica 4: STP (Spanning Tree Protocol)

UDG - CUCEI

Materia: Taller de Redes Avanzadas

Profesor: Ing. Alejandro Martínez Varela

Sección: D01

Alumno: Javier de Jesús Córdova Garza

Código: 209366156

La intención de esta práctica es probar la funcionalidad de STP (Spanning Tree Protocol) el cual se encarga de administrar los  "loops" que puedan existir en la red activando o desactivando cualquier puerto según así se requiera.

Para poder llevar acabo esta practica fue necesario montar una red tal como el siguiente diagrama:

y así fue como quedo montada:

Ya teniendo bien montada la maqueta se procedió hacer ping a todos los dispositivos de la red (Switches y PC's)

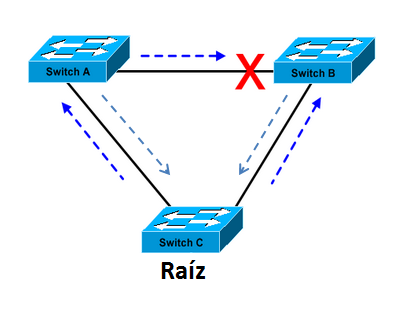

Para el uso del STP la configuración de la red cambia y por mas que parezca que es una red con topología de anillo, no lo es, y esto lo logra creando una red en forma de arbol en donde se designa una raiz y a partir de ahí empieza a crecer el arbol, el arbol es algo parecido a la siguiente imagen:

Para poder crear este árbol lo que hizo fue deshabilitar uno de los puertos FastEthernet del switch el cual en este caso fue uno de los puertos de nuestro switch. En la siguiente imagen podemos ver que el estado del puerto B esta como "Blocking"

Para poder comprobar que  uno de los tres switch fue designado como raíz tuvimos que accesar a las configuraciones del switch y comprobando así que el nuestro (148.202.10.3) no era "raiz" ya que en el apartado de "Bridge ID" decía diferente de "Designated root" a continuación la prueba:

Ahora se procedió a hacer una prueba para ver el funcionamiento de STP en la cual se simulaba la falla en alguna de las líneas de comunicación, esto se hizo desconectando de manera arbitraria uno de los enlaces. Al hacer esto perdimos contacto con la computadora que estaba conectada al switch del cual desconectamos el cable y para poder saber en cuanto tiempo el STP reestructuraba la red para poder recuperar la comunicación con esa computadora estuvimos haciendo ping de manera recursiva a esa computadora hasta que tuviéramos comunicación de nuevo, teniendo así, que después de 31 segundos que volvimos a tener comunicación con la computadora. Con esto podemos ver que el STP tiene la capacidad de adaptarse y solucionar la falta de comunicación hacía un hostl, siempre y cuando el diseño de la red lo permita. Al llevar acabo la simulación  de la falla pudimos ver los diferentes estados por los que pasa un puerto que se encontraba "Blocking" para que este mismo sea habilitado y pueda usarse. Los estados son los siguientes:

Con esto también podemos comprobar que STP esta funcionando ya que vemos como el puerto que se encontraba en estado "Blocking" es después utilizado para poder compensar la falla de comunicación que encontró en la red.

Como podemos ver STP es protocolo que al implementarse en redes con "loops" reconfigura la red para evitar que se encuentren "loops" infinitos y aparte de eso nos da la oportunidad que en caso de que se pierda alguno de los enlaces la red se reconfigure de nuevo de tal manera que la comunicación no se pierda.
